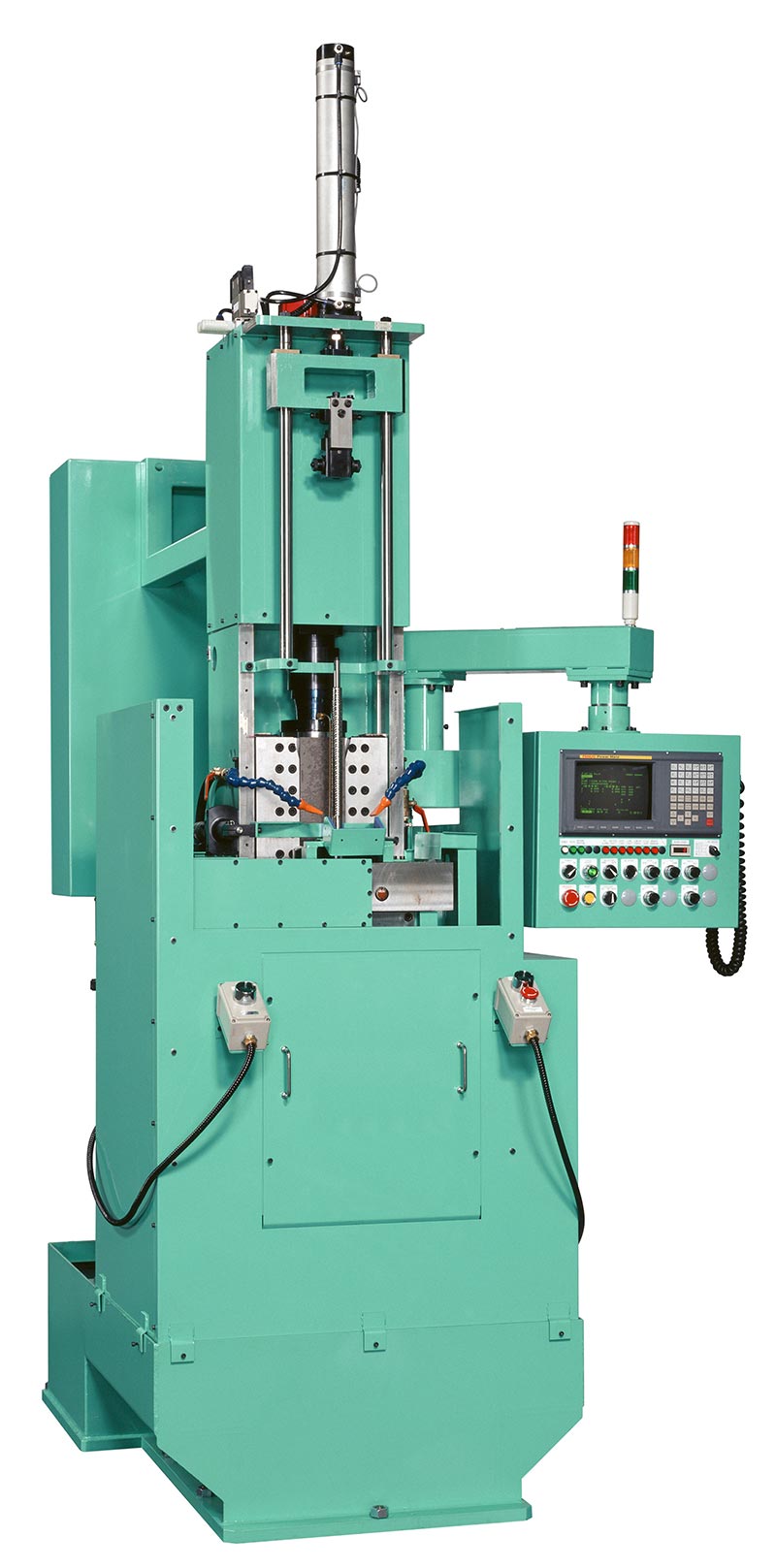

| 型式 | 5HLB-800 | |
|---|---|---|
| 用途 | ヘリカルスプライン加工 | |
| 特徴 | 送り、回転同期制御 | |
| ワークピース |  |
 |
| 機械仕様について （ヘリカル ブローチ盤） | |||
|---|---|---|---|
| 型式 | ?5HLB | 7.5HLB | 10HLB-1200 |
| 引抜き力 | ?5ton | 7.5ton | 10ton |
| ストローク | ?800mm | 1000mm | 1200mm |
| テーブル上面高さ | ?1300mm | 1550mm | 1750mm |
| 駆動モータ（ACサーボ） | ?5.9kW | 8.2kW | 10kW |
| 治具駆動モータ（ACサーボ） | ?0.9kW | 0.9kW | 1.4kW |
| 機械高さ | ?3600mm | 4200mm | 4600mm |
| 所要床置き面積 | ?1000×2100 | 1200×2200 | 1400×2200 |
| 機械重量 | 2800kg | 4500kg | 6000kg |
